直线振动筛的结构和工作原理

直线振动筛的结构和工作原理如下：

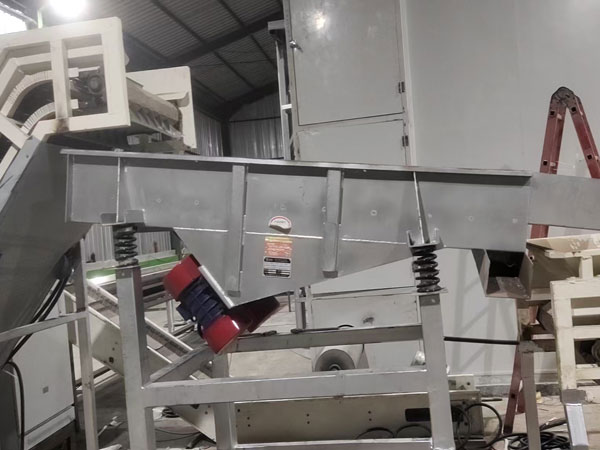

一、直线振动筛结构组成

1、‌驱动单元

采用两台相同型号的振动电机对称安装在筛箱两侧，通过同步反向旋转提供激振力。

电机偏心块可调节振幅，电机轴与筛面保持特定倾角（通常为 ‌8°-12°‌ ）。

2、‌工作单元‌

‌筛箱‌：钢板焊接结构，内部安装多层筛网（材质可选不锈钢、聚氨酯等），筛孔尺寸范围 ‌0.074-10mm4。

‌筛网配置‌：支持 ‌1-5层筛网‌，实现多级粒度分级。

‌密封设计‌：全封闭结构防止粉尘外溢，符合环保要求。

3、‌辅助系统‌

‌减振装置‌：采用复合弹簧（橡胶+钢制）或螺旋弹簧，振动传递率 ‌<5%‌，显著降低设备噪音（‌<75dB‌）。

‌支撑结构‌：钢架底座保障设备稳定性，减振弹簧连接筛箱与底座。

二、直线振动筛工作原理

1、‌力学机制‌

两台振动电机同步反向旋转时，偏心块产生的激振力在平行于电机轴线的方向相互抵消，在垂直于轴线的方向叠加为合力，驱动筛体沿直线轨迹运动。

物料在筛面上受激振力和重力的共同作用，呈 ‌跳跃式前进‌（抛掷角 ‌30°-60°‌），实现高能筛分。

2、‌筛分过程

物料从进料口均匀进入筛面，粒度小于筛孔的颗粒透筛落入下层，大于筛孔的颗粒沿筛面向前移动至出料口。

筛分效率可达 ‌96%‌，适用于粒度 ‌0.074-5mm‌、含水率 ‌<7%‌ 的无粘性干粉或颗粒物料。

3、‌参数调控

‌振幅调节‌：通过调整电机偏心块夹角改变激振力大小。

‌处理能力‌：单台设备处理量可达 ‌0.05-5t/h‌，能耗较传统设备降低 ‌30%。

 直线振动筛的核心是通过双电机反向旋转形成直线振动力，结合倾角设计实现物料的跳跃式筛分，其模块化结构兼顾高能性与密闭性，适用于化工、医药、建材等领域的干式物料分级。
