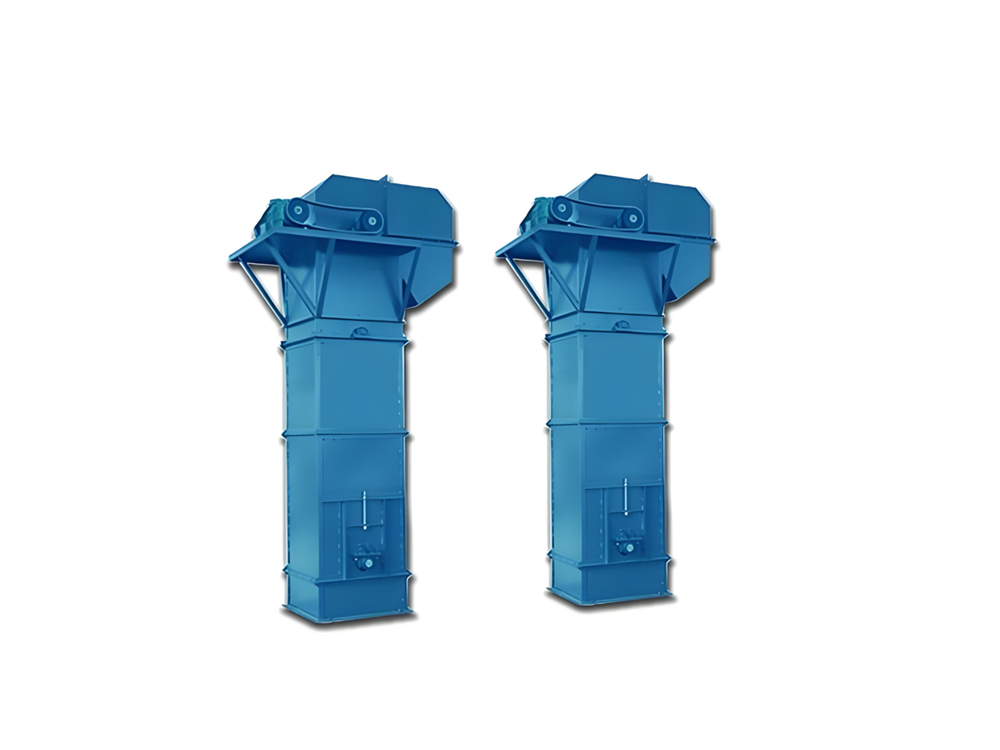

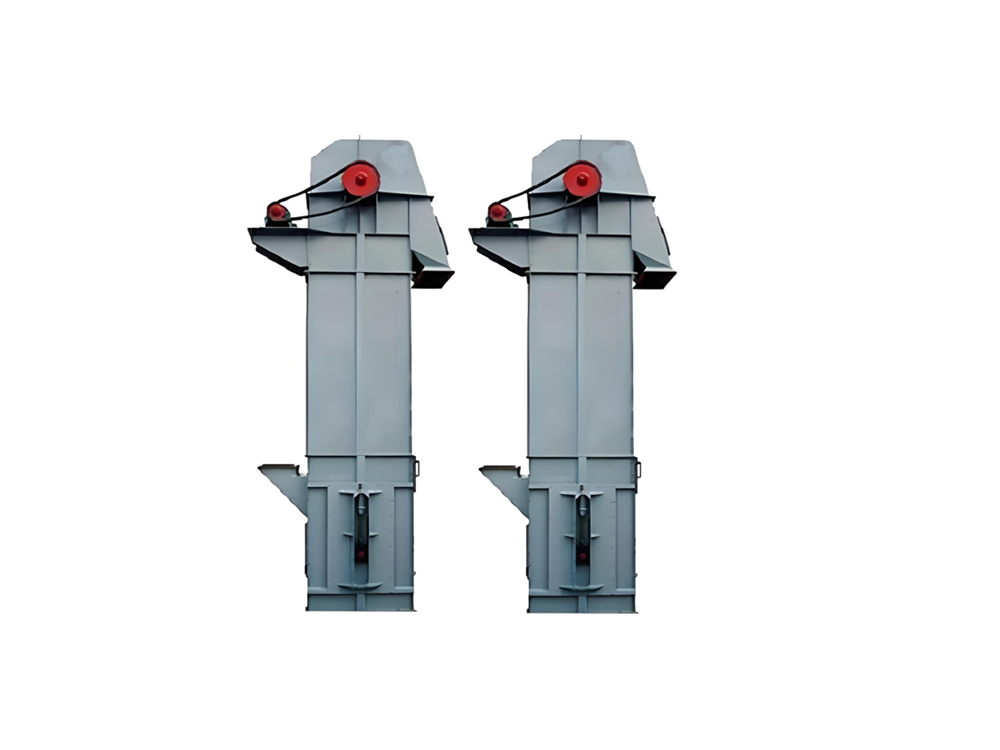

TH链环式斗式提升机（TH型环链斗式提升机）是一种以‌环形链条‌为牵引构件的垂直输送设备，通过料斗循环运动实现粉状、粒状及小块状物料的连续提升。其核心设计结合高强度环链与重力/混合式卸料方式，适用于中高密度、低磨琢性物料的工业场景，具有高负载、长寿命及稳定运行的特点。

  一、TH链环式斗式提升机的工作原理：

   1、‌物料装载与牵引‌

‌   进料阶段‌：物料通过底部进料口进入提升机，由‌密集排列的料斗‌掏取或舀起。环形 条‌作为核心牵引构件，带动料斗沿预设轨道匀速上升，链条由低合金钢锻造，兼具高强度与耐磨性，确保稳定运行。

   2、‌物料提升与卸料‌

 ‌  垂直输送‌：料斗在链条牵引下沿垂直或倾斜路径提升至目标高度，提升高度可达50米15。

‌   卸料方式‌：

‌   重力卸料‌：物料因重力自然下落，适用于松散、流动性较好的颗粒状物料（如膨润土、粮食）。

‌   混合式卸料‌：结合重力与离心力，提升机头部设计为特殊结构，通过链条转向时的离心作用辅助抛洒，适用于粉状或小块状物料（如水泥、碎矿石）。

  二、TH链环式斗式提升机的特点

 1、输送量大，相同斗宽的TH型与HL型相比，输送量增大近一倍。

 2、采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费；

  3、下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链；

  4、牵引件为低合金高强度园环链，经适当的热处理后，具有抗拉强度和耐磨性，使用寿命长。

  5、本提升机为混合或重力方式卸料，掏取式装料，适用输送堆积密度不大于吨/米 3 的物料的粉状、粒状、

  6、小块状的低磨琢性物料，物料的温度不得超过250度。

  7、TH链环式斗式提升机备有两种料斗

  zh型（中深斗）一般使用于输送湿的，一结块，较难抛出的物料， 如湿砂、型砂、化肥、碱粉等。

 sh型（深斗）一般使用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块、等。

 本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机输送量365m3/h,提升高度为50m。
