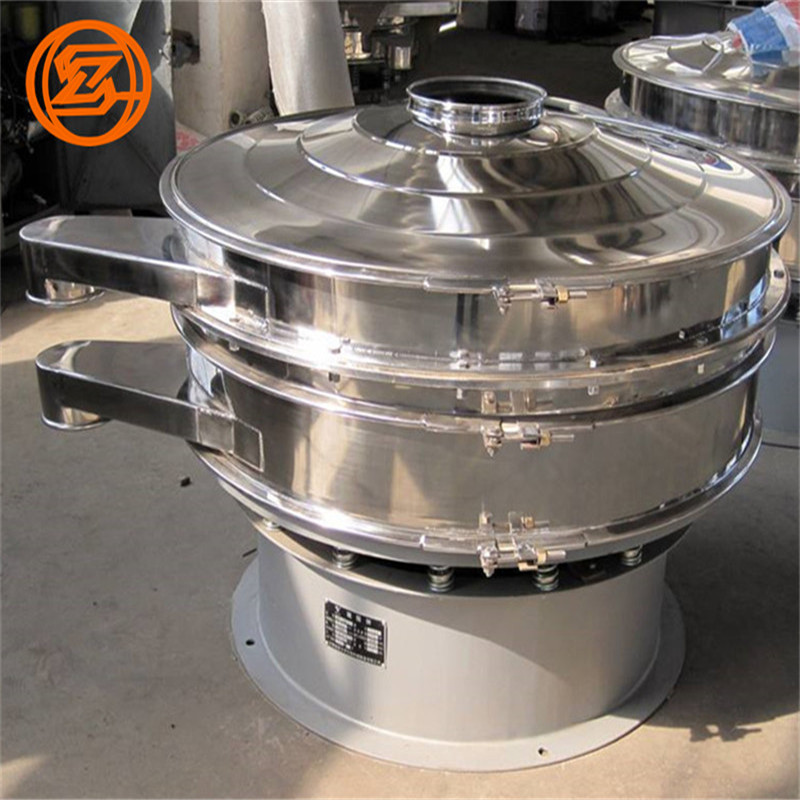

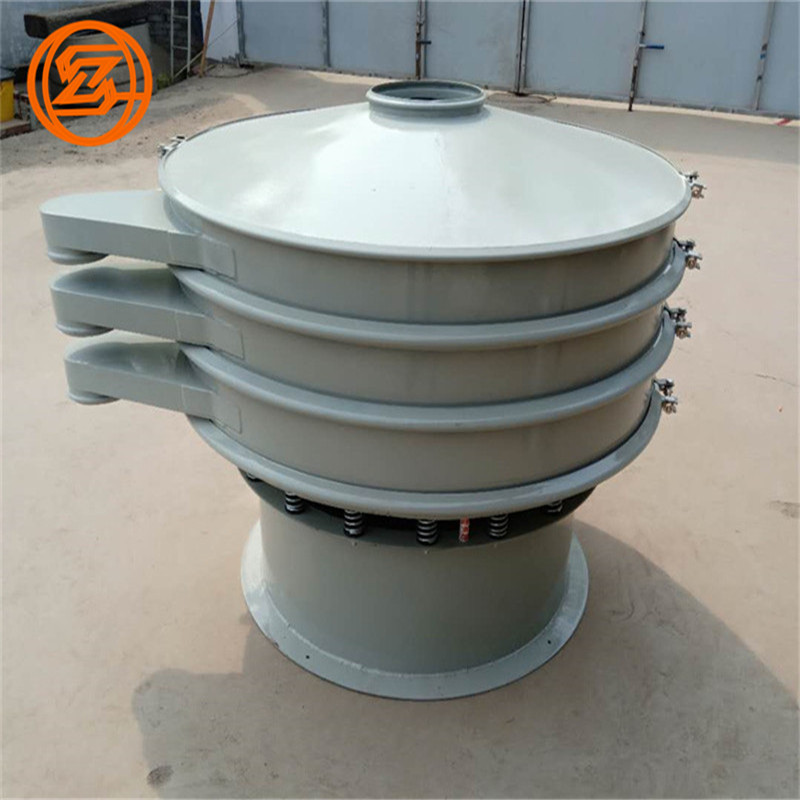

旋振筛、三次元旋振筛
加工定制:可定制
品牌名称:高卓振动
产品描述:旋振筛是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。旋振筛工作原理      三次元旋振筛,由直立式电机作激振
所属类别:筛分设备
24小时咨询热线:0373-3053536 3053506

产品介绍

旋振筛是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。


旋振筛工作原理

      三次元旋振筛,由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。

     旋振筛起动后,其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力,该惯性力筛机振动体作复旋运动,筛框在振动力的作用下连续作往复运动,进地而带动筛面作周期性振动,从而使筛面上的物料随筛箱一同作定向踊跃式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,终完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线,此曲线在水平面上的投影为圆形,在两垂直面上的投影为两相同的椭圆。实际运用中,通过调整振动电机上下两端偏心块的相对相位,可以改变筛面上物料的运动轨迹,从而达到不同的筛分作业目的。


旋振筛特点

     1.体积小、重量轻、移动方便、出料口方向可任意调整,粗、细料自动排出,可自动化或人工作业。

     2.筛分精度高、效率高,任何粉、粒、粘液类均可使用。

    3.筛网不阻塞、粉末不飞扬、筛分细度可达500目(28微米)过滤细度可达5微米。

    4.独特网架设计(子母式)、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。

    5.无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作(医药用除外)。


旋振筛适用行业

     各类粉体行业 任何颗粒、粉末、粘液一定范围内均可筛选。

     工行业:树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。

     磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒。

     食品行业:糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。

     造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。

     冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

     制药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。

     环境保护:垃圾、人畜粪便、废油、食品废水、废水加工等。

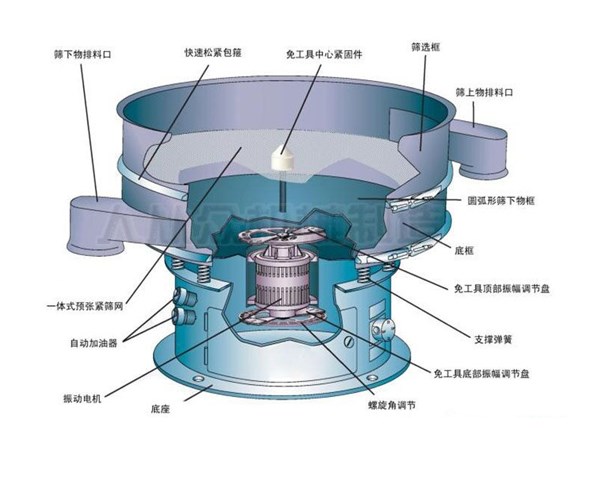

旋振筛结构图
