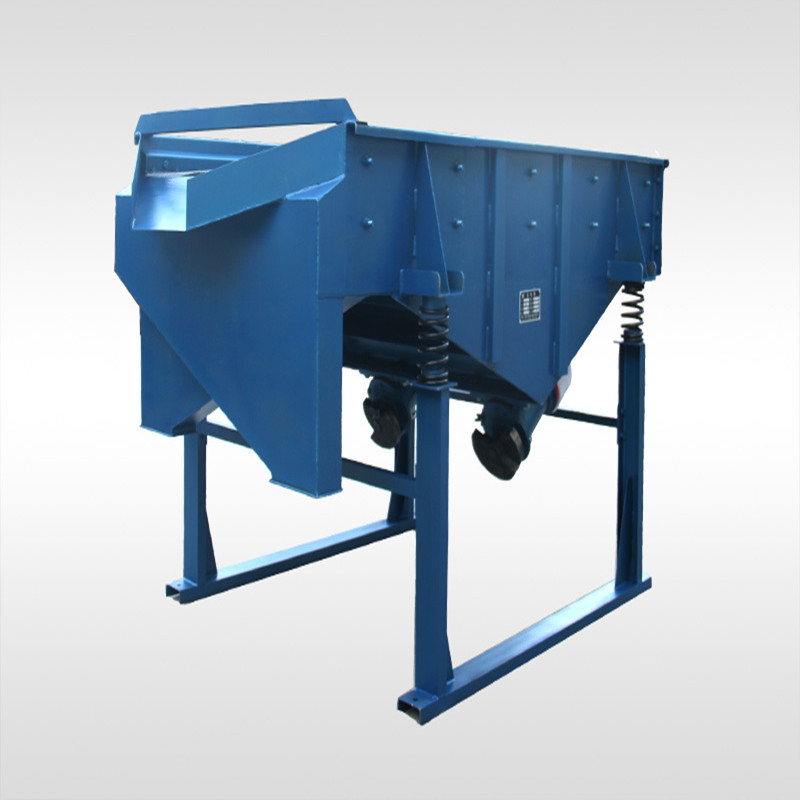

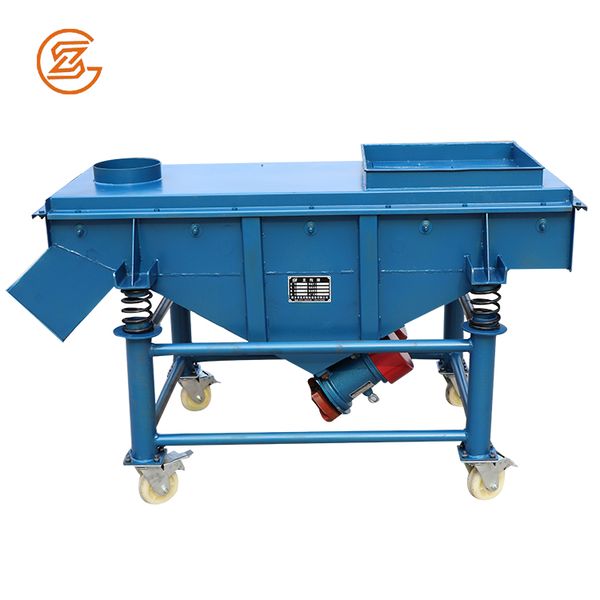

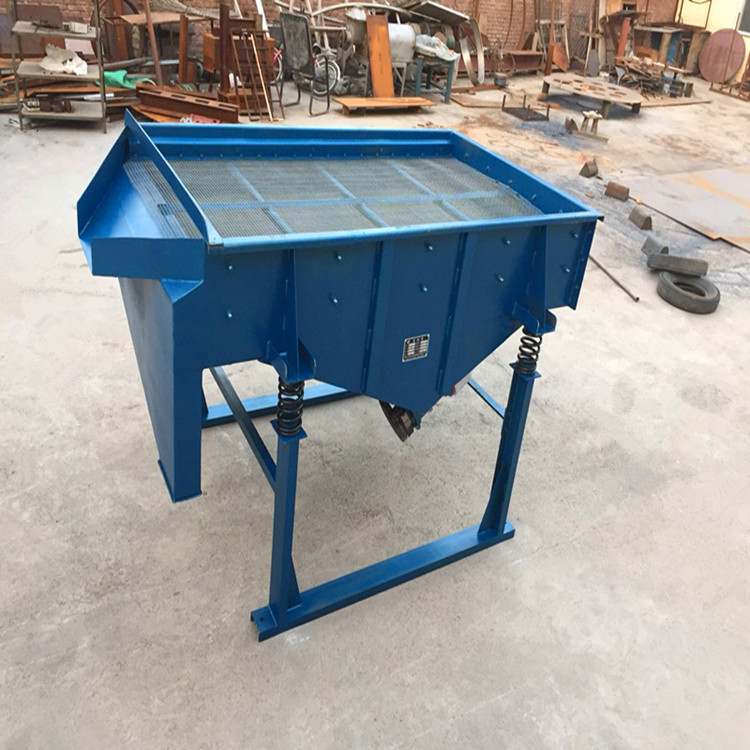

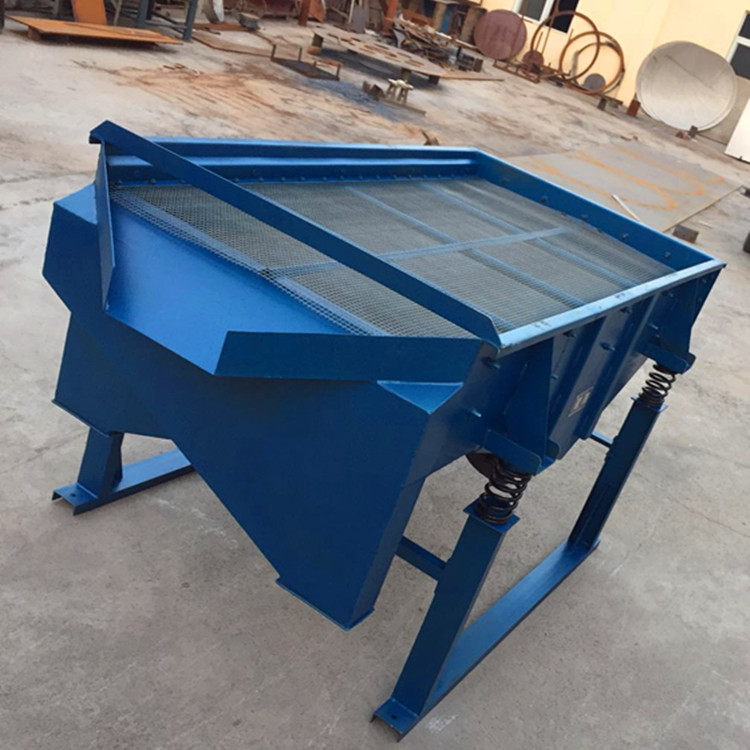

直线振动筛分机-直线振动筛工作原理-直线振动筛价格-直线振动筛厂家
加工定制:可定制
品牌名称:高卓振动
产品描述:直线振动筛介绍:       直线振动筛利用振动电机激振作为振动动力来源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。     具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。直线振动筛
所属类别:筛分设备
24小时咨询热线:0373-3053536

产品介绍

直线振动筛介绍:

       直线振动筛利用振动电机激振作为振动动力来源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

     具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。


直线振动筛工作原理:

      直线筛分机采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。筛分目数325目,可筛分出7种不同粒度的物料。附加在筛网上的超声振动波(机械波),使超微细粉体接受巨大的超声加速度,从而抑制粘附、摩擦、平降、楔入等堵网因素,提高筛分效率和清网效率。



直线振动筛的特点:



             1、 直线振动筛体积小,重量轻,结构简单,安装方便,维修容易。


              2、 直线振动筛噪声小,耗能少,效率高,造价低。


             3、直线振动筛筛分精度高,无粉尘污染,有利于环境保护。


             4、 直线振动筛可更换多种筛网,使用寿命长。


             5、直线振动筛振动参数合理,性能稳定。


             5、直线振动筛振动参数合理,性能稳定。

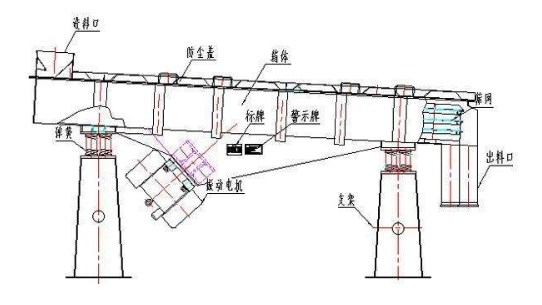

         直线振动筛结构图

直线振动筛结构部件:

  本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

  1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

  2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

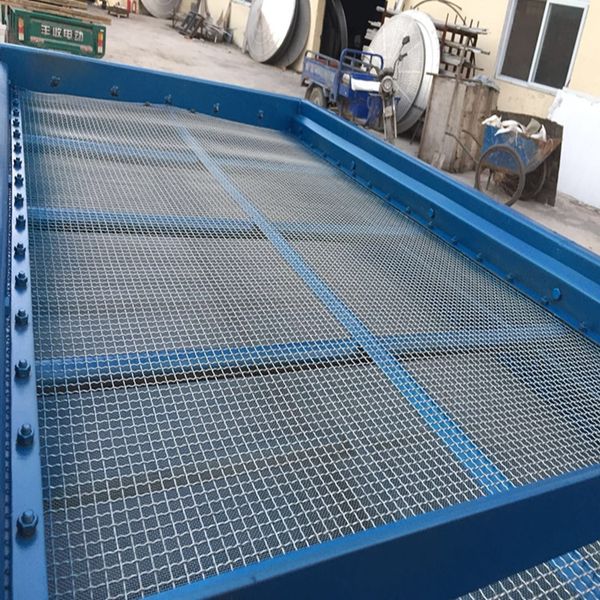

  3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

  4、振动电机(使用与维修方法详见振动电机使用说明书)。

  5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

  6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

  7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。



直线振动筛安装调试与使用:

  该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线。

  注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。
