振动电机是在转子轴两端各安装一组可调偏心块,利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机振动频率范围大,只有激振动力与功率配合得当才能降低机械噪音。振动电机有按起动与运行方式分类、按运转速度分类等六种分类。
振动源三相异步电动机为各类振动机械通用激振源。如振动给料机,振动输送机、振动烘干机、振动放矿机、振动落砂机、振动筛分机、料仓的振动防闭塞等。可广泛应用于电力、建材、粮食、煤炭、矿山、冶金、化工、轻工、铸造、铁道、水泥、港口等待业,深用户欢迎。
环境温度:不超过40oC 海 拔:不超过1000米
电源电压:380伏 电源频率:50赫兹
防护等级:IP54 IP55 接 法:Y 或 Δ
绝缘等级:B、F 工作方法:S1(连续)

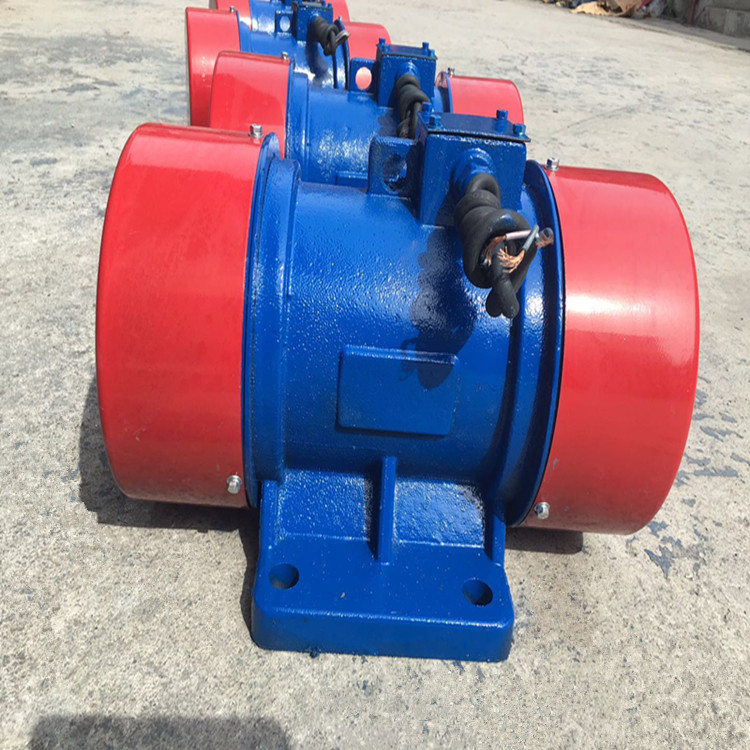

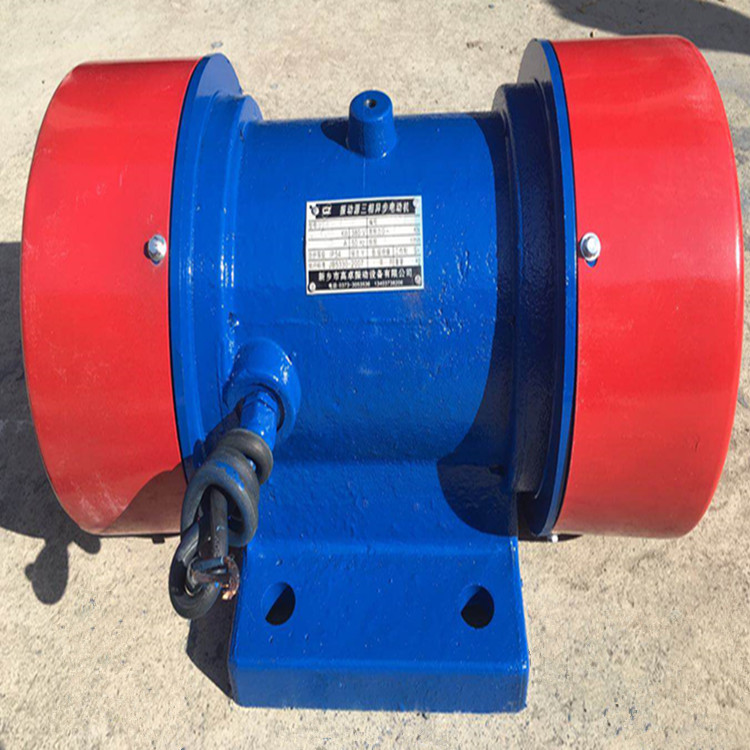

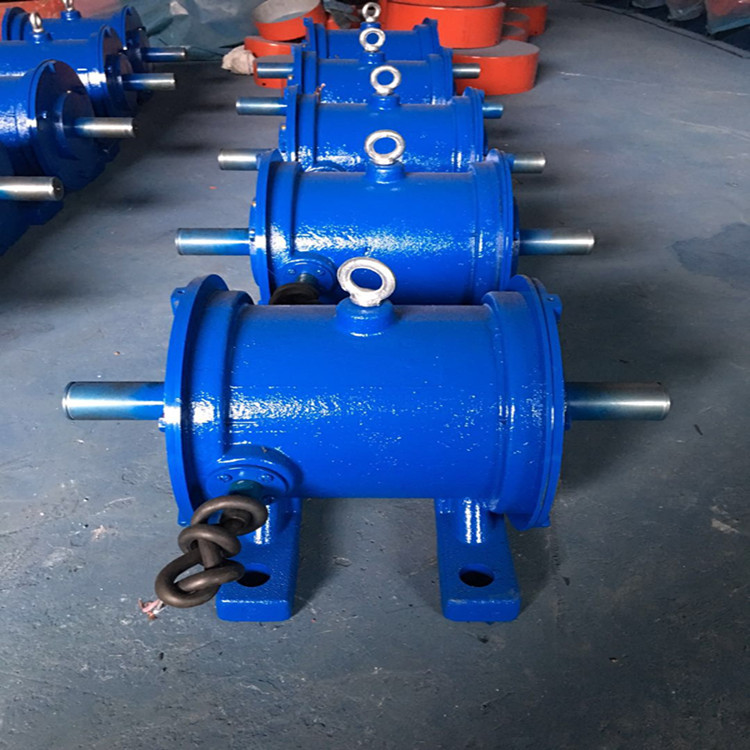

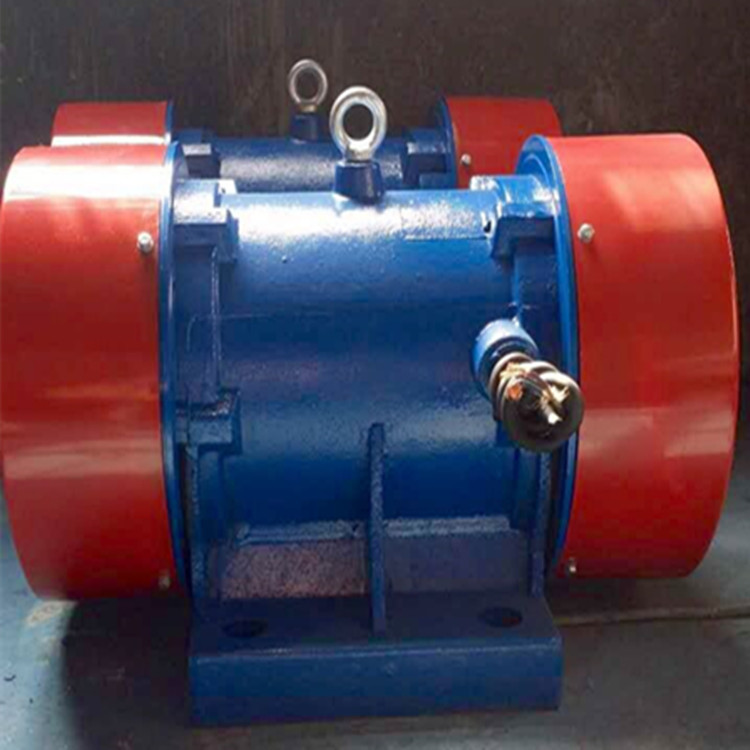

YZO振动电机是动力源与振动源结合为一体的激振源,卧式电机是在转子轴两端各安装一组可调偏心块,利用 轴及偏心块高速旋转产生的离心力得到激振力。振动电机具有激振力利用率高、能耗小、噪音低、寿命长,激振力可以没有级调节,使用方便等优点,应用于一般振动机械,如:振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。除了可以应用与一般振动机械外,还可以组合多种振动形式。如:平旋型,涡 旋型,摇动振动型,组合直线型,组合长椭圆型,复合双频型,复合双幅型等。由这些振动形式可以产一些过去所没有的新型振动机械。
YZO电机的特点:
①激振力与出力配合适当;激振力大;机体强度大;噪音低。
②可按照不同的用途选择振动频率和振幅。
③全封闭结构,可在任何无防爆要求的粉尘条件下工作。
④可根据振动电机的安装方式改变激振力的方向。
⑤只须调整偏心块的夹角,就可没有级数调整激振力。
⑥维护保养简便。
⑦规格齐全,能满足各类振动机械的工作需要。
YZO系列振动电机技术参数 | ||||||||||||
型号 |
| 额定 | 额定 | 安装尺寸(mm) | 外形尺寸(mm) | 重量(kg) | ||||||
A | B | Φk | G | AB | BB | HD | L | |||||
YZO-1.5-2 | 1500 | 0.15 | 0.38 | 180 | 124 | 10 | 30 | 210 | 150 | 203 | 300 | 19 |
YZO-2.5-2 | 2500 | 0.25 | 0.58 | 180 | 150 | 12 | 25 | 220 | 178 | 198 | 328 | 24 |
YZO-5-2 | 5000 | 0.4 | 1.15 | 220 | 176 | 14 | 35 | 270 | 208 | 216 | 362 | 37 |
YZO-8-2 | 8000 | 0.75 | 1.84 | 236 | 180 | 18 | 30 | 292 | 247 | 301 | 427 | 53 |
YZO-16-2 | 16000 | 1.5 | 3.84 | 236 | 200 | 18 | 30 | 292 | 267 | 301 | 470 | 75 |
YZO-2.5-4 | 2500 | 0.25 | 0.58 | 180 | 150 | 12 | 25 | 220 | 178 | 198 | 328 | 27 |
YZO-5-4 | 5000 | 0.4 | 1.15 | 220 | 176 | 14 | 35 | 270 | 208 | 216 | 388 | 43 |
YZO-8-4 | 8000 | 0.75 | 1.84 | 236 | 180 | 18 | 30 | 292 | 247 | 301 | 440 | 61 |
YZO-10-4 | 10000 | 1 | 2.3 | 236 | 180 | 18 | 30 | 292 | 247 | 301 | 440 | 75 |
YZO-16-4 | 16000 | 1.5 | 3.48 | 270 | 224 | 20.5 | 30 | 330 | 298 | 364 | 538 | 107 |
YZO-17-4 | 17000 | 0.75 | 1.8 | 260 | 150 | 27 | 25 | 330 | 240 | 300 | 450 | 78 |
YZO-20-4 | 20000 | 2 | 4.1 | 270 | 224 | 20 | 30 | 330 | 298 | 370 | 550 | 135 |
YZO-30-4 | 30000 | 2.5 | 5.75 | 326 |
