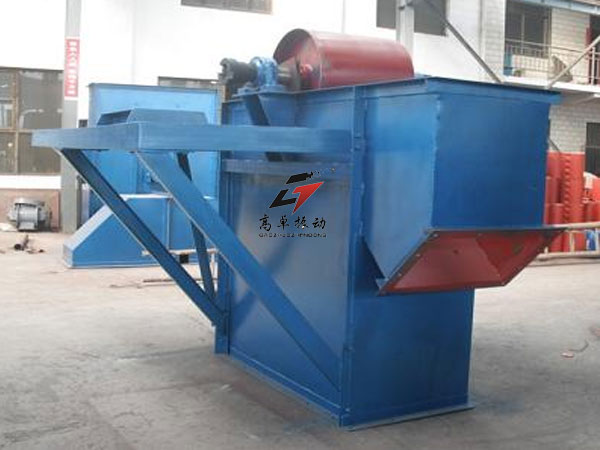

TD型斗式提升机简介

TD型斗式提升机（简称TD型提升机）是一种广泛应用于工业领域的垂直连续输送设备。作为国家标准产品，它是在传统D型斗式提升机基础上经过改良升级而成，以其结构紧凑、运行平稳、效率高等显著优势，成为粉状、粒状及小块状物料垂直输送的常用机型。

一、 TD型斗式提升机工作原理

TD型斗式提升机的工作流程是一个连续的循环过程，主要由以下几个环节构成：

1、‌装料（喂料）‌：

物料从提升机底部的进料口进入。TD型通常采用‌流入式喂料‌或‌掏取式装料‌。物料直接流入或由料斗在运动中舀起，装入固定在橡胶带上的料斗中。这种装料方式减少了物料与料斗之间的挤压和碰撞。

2、‌提升‌：

牵引件为橡胶带，料斗以一定间隔固定在橡胶带上。橡胶带分别绕过头部传动滚筒和底部拉紧滚筒，构成闭合环形系统。驱动装置通过头部滚筒带动橡胶带和料斗向上运动，将物料提升至顶部。

3、‌卸料‌：

当料斗运行至头部滚筒时，在‌离心力‌和‌重力‌的共同作用下，物料被抛出料斗，经卸料口排出。TD型通常采用‌离心式‌或‌混合式‌卸料方式。对于粉状、粒状物料，多利用离心抛射卸料；对于块状物料，则结合重力作用卸料。

4、‌回程‌：

卸空后的料斗随橡胶带向下返回底部，准备进行下一次装料，形成连续循环。

二、TD型斗式提升机主要特点

TD型斗式提升机之所以在工业中得到广泛应用，得益于其以下核心优势：

1. 驱动功率小，能耗低

采用流入式喂料和诱导式卸料，配合大容量料斗的密集型布置，在物料提升过程中几乎无回料和挖料现象，无效功率极少。实测数据显示，其功率利用率较传统机型提升30%-40%，节能效果显著。

2. 提升范围广，适应性强

对物料种类和特性要求较低，不仅能输送一般粉状、小颗粒状物料，也能处理具有一定磨琢性的物料。密封性好，全密闭结构有效防止粉尘飞扬，环境污染少，符合环保要求。

3. 运行可靠，寿命长

先进的设计原理和加工工艺保证了整机运行的稳定性，无故障时间超过2万小时。由于采用流入式喂料，物料间很少发生挤压碰撞，且设计上减少了喂料和卸料时的撒落，大幅降低了机械磨损，延长了使用寿命。橡胶输送带使用寿命可达3年，关键部件维护周期显著延长。

4. 结构紧凑，提升高度大

横断面尺寸较小，占地面积少，输送系统布置紧凑。常规提升高度在4-40米之间，通过加强设计甚至可达80米。运行平稳，可实现较高的提升高度。

5. 料斗形式多样，选型灵活

备有四种标准料斗，用户可根据物料特性选择：

‌Q型（浅斗）‌：适用于潮湿、流动性较差或粘性较大的物料。

‌H型（弧底斗）‌：适用于干燥、流动性好的粉状或粒状物料，便于离心卸料。

‌ZD型（中深斗）‌：适用于中等流动性的物料。

‌SD型（深斗）‌：适用于干燥、流动性好、比重较大的粒状或小块状物料，装载系数高。

三、 TD型斗式提升机应用领域

TD型斗式提升机广泛应用于多个行业的散装物料垂直输送环节，主要包括：

‌建材行业‌：水泥、生料、矿渣、碎石、砂、石灰石等。

‌化工行业‌：化肥、化工原料、碳酸钙粉末等。

‌矿山冶金‌：煤、焦末、碎矿石、金属矿粉等。

‌粮食食品‌：小麦、玉米、大豆、饲料、食品添加剂等（需选用不锈钢材质以满足卫生要求）。

‌其他行业‌：电力、医药、耐火材料、磨料等。

四、 TD型斗式提升机安装与维护要点

为确保TD型斗式提升机的高能效稳定运行，需注意以下操作规范：

1、‌安装要求‌：必须牢固安装在坚实的混凝土基础上，校正垂直度（误差小于10mm），确保上下轴平行且在同一平面内。

‌试运转‌：安装完成后需进行空负荷试运转（至少2小时），检查轴承温升、减速器渗油情况及胶带张紧度，确认正常后方可负荷试车。

2、‌日常维护‌：

操作人员应经常检查胶带磨损、料斗紧固情况、紧固件松动及润滑点供油状况。

下部拉紧装置应保持适宜张力，防止打滑或过紧。

设备应空载启动，停车前停止供料，避免底部积料阻塞。

发生故障应立即停机检修，严禁在运转中进行维修。
