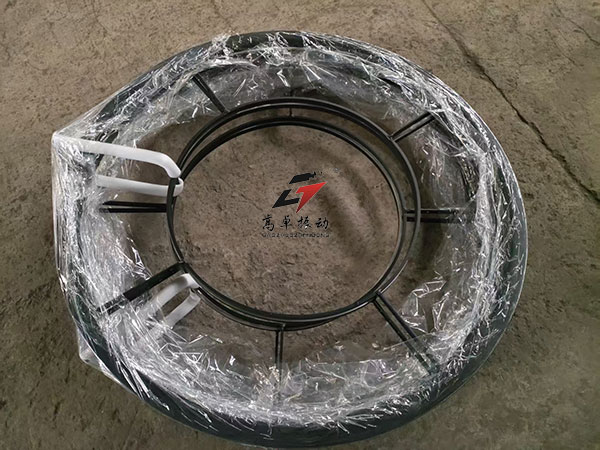

超声波网架的结构组成

超声波网架的核心结构其实很清晰，主要由‌母网架、子网架和共振环‌三部分组成，它们分工明确又紧密配合，共同实现高能效筛分。

一、核心组件

1、‌母网架‌

‌功能‌：作为整个筛分设备的承重骨架，负责支撑整个振动筛的重量。

‌特点‌：通常采用一次冲压成型工艺，结构坚固，能有效分配振幅，确保筛分过程的稳定性。

2、‌子网架‌

‌功能‌：直接固定筛网，是筛网与母网架之间的关键连接部件。

‌特点‌：与母网架配合使用，能将超声波振动能量高能效传递到筛网上，显著提升筛分效率和精度。

3、‌共振环‌

 ‌功能‌：通过共振效应，使超声波能量在整个筛网网面上均匀传递。

‌特点‌：与母网架和子网架共同构成特制双环结构，有效解决强吸附性、易团聚、高静电及轻比重物料的堵网难题。

二、结构特点

1、‌特制双环结构‌：母网架和子网架通过共振环连接，形成一个整体，确保超声波能量均匀传导。

2、‌渐开线形网架‌：部分设计采用渐开线形结构，能使超声波能量在整个筛网网面上均匀传递，所筛分的物料在网面上形成长时间的漩涡运动，使筛分精度明显提高。

3、‌换能器安装底座‌：焊接在渐开线形网架的内端头或外端头，用于安装超声波换能器，将电能转换为高频机械振动。

三、应用场景

超声波振动筛网架广泛应用于食品、医药、化工等行业，主要用于细小颗粒物料的筛分，如碳化硅、电磁粉、负极材料、激光粉、碳粉、粉末涂料、合金粉末、钼粉、不锈钢粉、钨粉、钴粉、镍粉、石英粉、麦芽粉、孢子粉等高精细物料的工业化筛分。

如果您还想了解更多其它问题，可来电咨询，咨询电话：13403738206。
