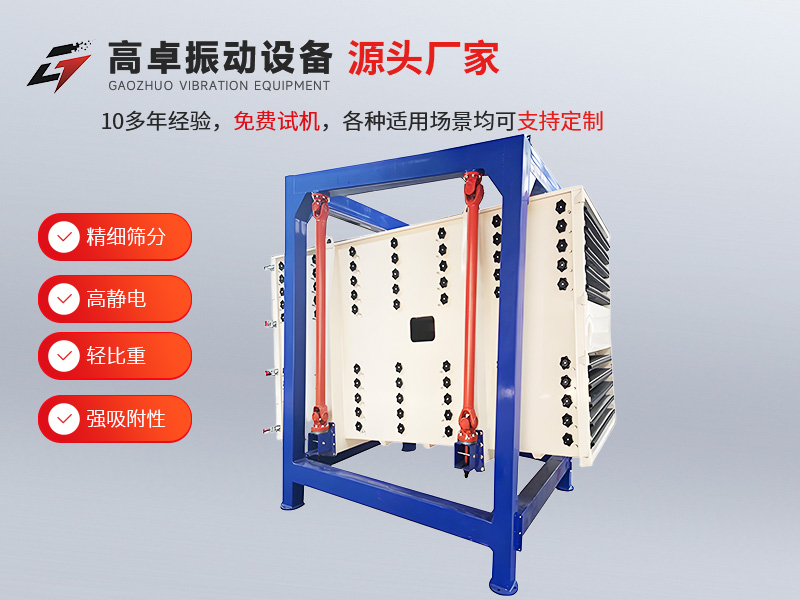

方形摇摆筛是一种采用 “仿人工摇摆” 运动轨迹设计的筛分设备，通过独特的曲柄连杆传动结构，带动筛箱做周期性的前后、左右复合摇摆运动，适配中细颗粒物料的分级、除杂需求，广泛应用于食品、化工、医药、粮食等行业，尤其适合处理易堵网、需温和筛分的物料，是传统振动筛的重要补充设备。
一、核心构造
方形摇摆筛的结构设计围绕 “摇摆运动传递” 与 “筛分效率优化” 展开，主要由筛箱、传动系统、筛网、支撑装置、进出料装置及减振组件组成：
筛箱：采用方形框架结构，多选用 304 不锈钢材质（部分场景可定制碳钢），内部可铺设 1-3 层筛网，筛网间距与孔径可根据需求调整，筛箱两侧设有观察窗，方便实时查看筛分状态；
传动系统：核心为曲柄连杆机构，由电机、减速器、曲柄、连杆组成，电机通过减速器降低转速后，带动曲柄旋转，再通过连杆将旋转运动转化为筛箱的前后、左右复合摇摆运动，摇摆频率与幅度可通过调整曲柄偏心距实现（频率通常 30-60 次 / 分钟，幅度 50-100mm）；
筛网：采用快拆式网架固定，材质可选用不锈钢编织网、冲孔网等，适配 0.2-50mm 粒度的物料，针对粘性物料可加装硅胶球清网装置，减少堵网现象；
支撑与减振：支撑装置为可调节式支架，方便调整筛箱水平度与倾斜角度（通常倾斜角 0-5°）；减振组件采用橡胶减振垫，安装在筛箱与支架之间，吸收摇摆过程中产生的冲击力，降低运行噪音；
进出料装置：进料口位于筛箱顶部中心，配备分料板引导物料均匀分布；出料口按筛面层数对应设置在筛箱侧面，每层筛面的筛下物与底层筛上物分别从独立出料口排出，避免物料混合。
二、工作原理
方形摇摆筛的核心工作逻辑是 “仿人工摇摆运动带动物料分层”，具体流程如下：
设备启动后，传动系统的曲柄连杆机构带动筛箱做 “前后往复 + 左右摆动” 的复合运动，这种运动轨迹模拟人工筛分物料时的动作，使筛面上的物料呈现 “螺旋式扩散” 移动状态。物料从进料口进入后，在分料板作用下均匀落在顶层筛面，随筛箱摇摆逐渐向四周扩散，过程中小于筛孔孔径的颗粒透过筛网落入下层筛面，大于筛孔的颗粒继续随摇摆运动向筛面边缘移动，从对应出料口排出。若为多层筛网设计，从上到下筛孔孔径依次减小，可一次性完成多粒度等级分离，如食品行业筛分白糖时，通过三层筛网可分离出结块粗糖、合格细糖与糖粉，无需二次处理。
三、性能特点
筛分过程温和：摇摆运动幅度适中、频率平稳，避免传统振动筛高频振动对物料造成的破碎或损伤，尤其适合易碎物料（如膨化食品、结晶颗粒）的筛分，减少物料损耗；
防堵效果好：螺旋式扩散运动让物料在筛面持续翻动，配合可选装的清网装置，能有效减少颗粒卡在筛孔中的概率，适配粘性物料（如湿淀粉、中药颗粒）的筛分；
操作维护便捷：筛网采用快拆式设计，单人 15-20 分钟即可完成更换，日常维护仅需检查传动部件润滑油量与减振垫磨损情况，无需复杂技术；
适配场景广：可根据物料特性调整摇摆幅度、频率与筛网规格，从 0.2mm 的精细粉末到 50mm 的颗粒料均能处理，同时方形筛箱占地面积规则，便于在车间紧凑布局中安装。
四、适用场景
方形摇摆筛的应用集中在对筛分温和性、防堵性有要求的行业：
食品行业：用于白糖、食盐、膨化食品、速冻蔬菜丁的分级除杂，避免物料破碎或结块，保障食品品相；
医药行业：适配中药颗粒、药用结晶的筛分，采用食品级不锈钢材质，符合 GMP 标准，避免物料污染；
化工行业：处理树脂颗粒、化肥结晶等物料，温和的摇摆运动减少物料粉尘飞扬，改善作业环境；
粮食行业：用于小麦、玉米、水稻的除杂与分级，分离出杂质、瘪粒与饱满颗粒，提升粮食存储品质。
综上，方形摇摆筛凭借仿人工摇摆的独特运动方式、温和的筛分过程与良好的防堵效果，成为中细颗粒物料筛分的优选设备，能帮助企业在保障物料品质的同时，提升筛分稳定性，适配食品、医药等多行业的生产需求。
