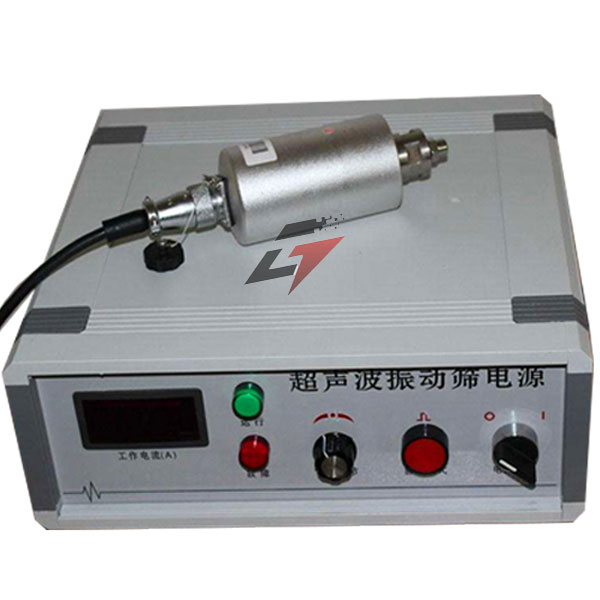

超声波电源工作原理

超声波电源作为超声设备的核心能量转换装置，其工作原理涉及电能-机械能的高能转换过程。根据技术实现方式，主要可分为自激式和他激式两种类型，但核心原理均基于压电效应和电路调控技术。

一、超声波电源基础能量转换原理

1、压电效应驱动机制
超声波电源通过振荡器产生20kHz-1MHz的高频电信号，经功率放大器放大后输送至压电换能器。压电陶瓷在交变电场作用下发生周期性形变（逆压电效应），将电能转换为机械振动。典型的压电材料如钛酸钡、PZT陶瓷可实现99%以上的能量转换效率。

2、电路架构组成
系统包含三大核心模块：

整流滤波单元：将市电（220V/50Hz）转换为稳定直流电，采用桥式整流和π型滤波电路消除纹波

高频逆变模块：通过IGBT或MOSFET开关器件实现DC-AC转换，工作频率需与换能器谐振频率匹配

阻抗匹配网络：采用LC谐振电路调节输出阻抗，确保能量传输效率达90%以上。

二、超声波电源关键技术实现路径

1、频率跟踪技术
采用锁相环（PLL）实时监测换能器谐振点，动态调整振荡频率。当负载变化导致谐振频率偏移时，控制系统可在100μs内完成频率重锁定，保证持续稳定的超声波输出。

2、功率控制策略
通过PWM调制实现功率线性调节，典型控制方式包括：

恒振幅控制：适用于精密清洗场景

恒功率控制：用于焊接/切割等工业应用

脉冲模式：医疗设备常用间歇式发射方案。

3、保护机制设计
集成过压/过流/过热三重保护：

电压采样精度±1%

电流霍尔传感器响应时间<10μs

PT100温度监测模块。
