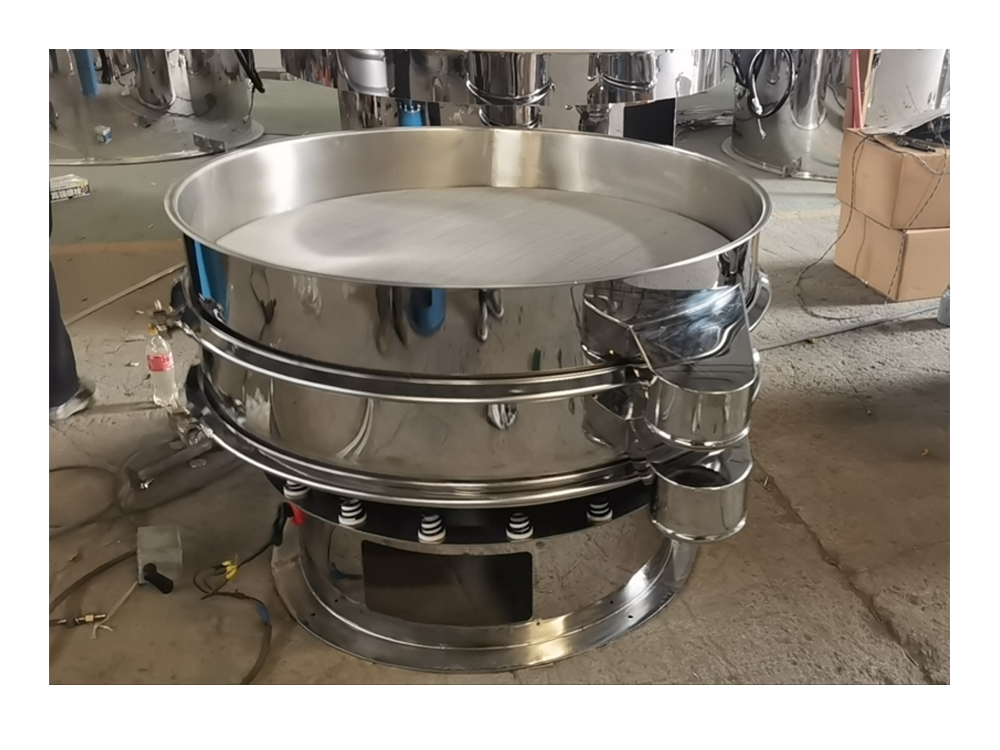

三次元振动筛分过滤机的工作原理是什么？

三次元振动筛分过滤机的工作原理基于三维复合振动与动态筛分机制，其流程如下：

一、振动生成与控制

1、‌三维振动源‌
采用直立式振动电机作为激振单元，电机上下端安装偏心重锤，通过旋转产生离心力，将单一旋转运动转化为水平、垂直和倾斜方向的三次元复合振动。这种振动力通过弹簧系统传递至筛箱，使筛面形成螺旋状渐开线或外扩抛物线运动轨迹。

2、‌运动轨迹调节‌
通过调整上下偏心重锤的相位角（0°-90°），可改变物料在筛面上的运动速度与扩散方向。例如：

相位角为0°时，物料以高速离心运动为主，适用于粗筛；

相位角为90°时，物料以抛物线轨迹缓慢扩散，适合精细分级。

二、筛分过程动态解析

1、‌物料分层与透筛‌
物料进入筛面后，在三维振动力的作用下呈现跳跃、翻滚和螺旋扩散运动。大颗粒因动量较大滞留在上层，小颗粒受筛孔约束力穿透筛网，多层筛网（通常2-5层）可实现同步分级过滤。

2、‌动态防堵机制‌
高频振动（900-1500次/分）使卡在筛孔中的颗粒被弹起，结合亚共振设计（振动频率接近设备固有频率）降低能耗的同时提升透筛效率。实验数据显示，该机制可将筛分精度提升15%-20%，堵孔率降低60%以上。

三、关键结构与协同作用

1、‌振动电机与偏心块‌
振动电机功率范围为0.25-3kW，偏心块重量与角度直接影响激振力大小（振幅2-5mm可调），适配不同密度物料的筛分需求。

2、‌筛网与支撑系统‌
采用304/316L不锈钢或尼龙筛网，通过子母式网架快速更换（3-5分钟）。弹簧支撑系统（橡胶或钢制）缓冲振动传递，降低设备对基础的冲击。

3、‌密封与出料设计‌
全封闭结构配合硅胶密封圈防止粉尘外溢，出料口360°方向可调，适配多级分选工艺的连续化生产需求。

四、应用特性与优势

1、‌筛分效率高‌：三维振动轨迹使物料接触筛网面积提高40%-60%，处理量比传统振动筛提升50%-80%；

2、‌灵活调节‌：通过调整相位角、振幅及筛网层数，可满足28μm（500目）至25mm粒度的分级需求；

‌多行业适用‌：覆盖化工粉体、食品粉末、冶金颗粒等场景，特别擅长处理高粘性、易团聚物料。
