重质碳酸钙筛分难点有哪些？

重质碳酸钙筛分通常面临以下技术难点：

一、颗粒特性导致的堵网问题

1、‌不规则形状与棱角结构‌
重质碳酸钙颗粒呈现多棱角不规则形态（平均粒径5-10μm），筛分时易产生堆积嵌合效应，导致200目以上细粉堵网率超常规物料3倍。

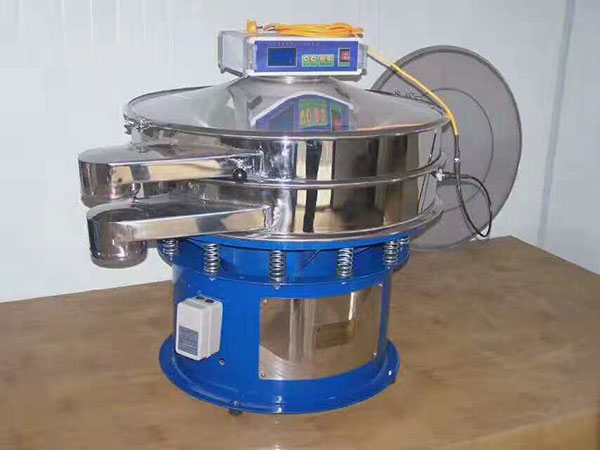

建议采用高频超声波振动筛（28-35kHz）配合尼龙弹跳球清网模块，可提升筛网通透性30%以上。

2、‌宽分布粒径干扰‌
原料粒径跨度达0.5-45μm，传统单层筛分易造成合格品夹带。需采用三级阶梯筛分工艺：
• 一级粗筛（20-40目）去除杂质
• 二级概率筛（80-120目）预分级
• 三级精细筛（目标目数+10%）后控制

二、物料物性引发的设备损耗

1、‌高硬度磨损‌
Mohs硬度3.0的重钙颗粒可使普通304不锈钢筛网寿命缩短40%。需选用碳化钨喷涂筛框（硬度≥HRA88）搭配锰钢编织筛网，磨损速率可降低至0.1mm/千吨处理量。

2、‌堆积密度制约‌
≥0.8g/cm³的堆密度要求筛机激振力提升20%-30%。

建议配置双电机驱动直线筛，振幅调整至5-8mm，同时加强筛体钢结构支撑（壁厚≥10mm）。

三、环境敏感性问题

1、‌静电吸附效应‌
干燥工况下（湿度＜30%）细粉静电积聚导致筛面结块。需在进料端安装离子风棒（工作电压6-8kV），结合筛网接地处理（电阻≤4Ω），可减少物料黏附量65%。

2、‌微粉逃逸控制‌
＜15μm的微粉易产生气溶胶扩散。推荐封闭式筛分系统集成脉冲除尘（过滤精度0.3μm），配合负压平衡装置（-100~-200Pa），粉尘逃逸率可控制在2mg/m³以内。

四、工艺匹配难点

1、‌产能波动调节‌
处理量15-25t/h区间需配置变频控制系统（调节范围30-50Hz），通过振动加速度（5-7g）与进料速度的闭环控制，保证筛分效率稳定在92%±2%。

2、‌含水率适应‌
当物料含水＞1.5%时，建议启用热风辅助筛分（风温60-80℃），结合筛网加热装置（40-50℃），可维持筛分效率＞85%。

3、行业数据表明，通过优化筛机振幅（4-6mm）、振动方向角（35-45°）、筛面倾角（10-15°）三参数的匹配，可使重钙筛分综合能耗降低18%-25%。

建议每季度进行筛网张力检测（保持50-60N/cm²）和筛体动态平衡校准，以维持稳定筛分精度。

如果您还有其它的问题，可来电咨询：13403738206。
